Impianto elettrico ed elettronica

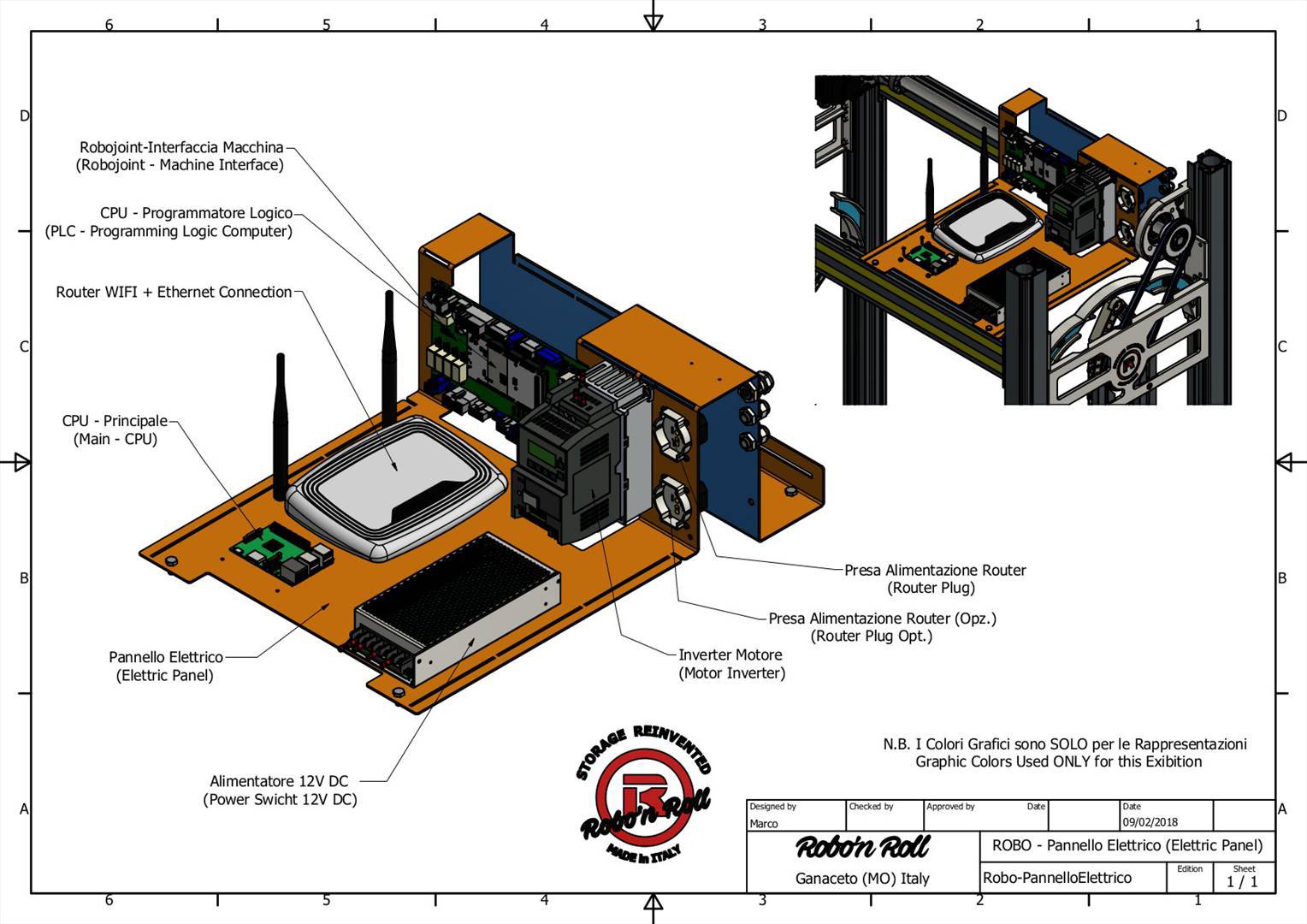

L'impianto Elettrico si trova nella parte alta di Robo: in un unico pannello sono presenti tutte le apparecchiature per il funzionamento della macchina.
Nell'impianto elettrico di Robo troviamo: una Raspberry Pi, un alimentatore a 12V, un inverter, un router Wifi e la scheda elettrica RoboJoint con integrato Arduino Due.
RoboJoint è una scheda elettronica, sviluppata appositamente per Robo, su cui sono convogliati i collegamenti di tutti i dispositivi presenti a bordo macchina.

Nell'impianto elettrico di Robo troviamo: una Raspberry Pi, un alimentatore a 12V, un inverter, un router Wifi e la scheda elettrica RoboJoint con integrato Arduino Due.

Il Layout dell'impianto elettrico è semplice e molto intuitivo, pensato anche per chi non ha capacità altamente professionali. Tutti i cavi sono etichettati e già messi in posa all'interno del telaio. I connettori su RoboJoint sono orientati e tutti diversi, per impedire errori in fase di installazione.

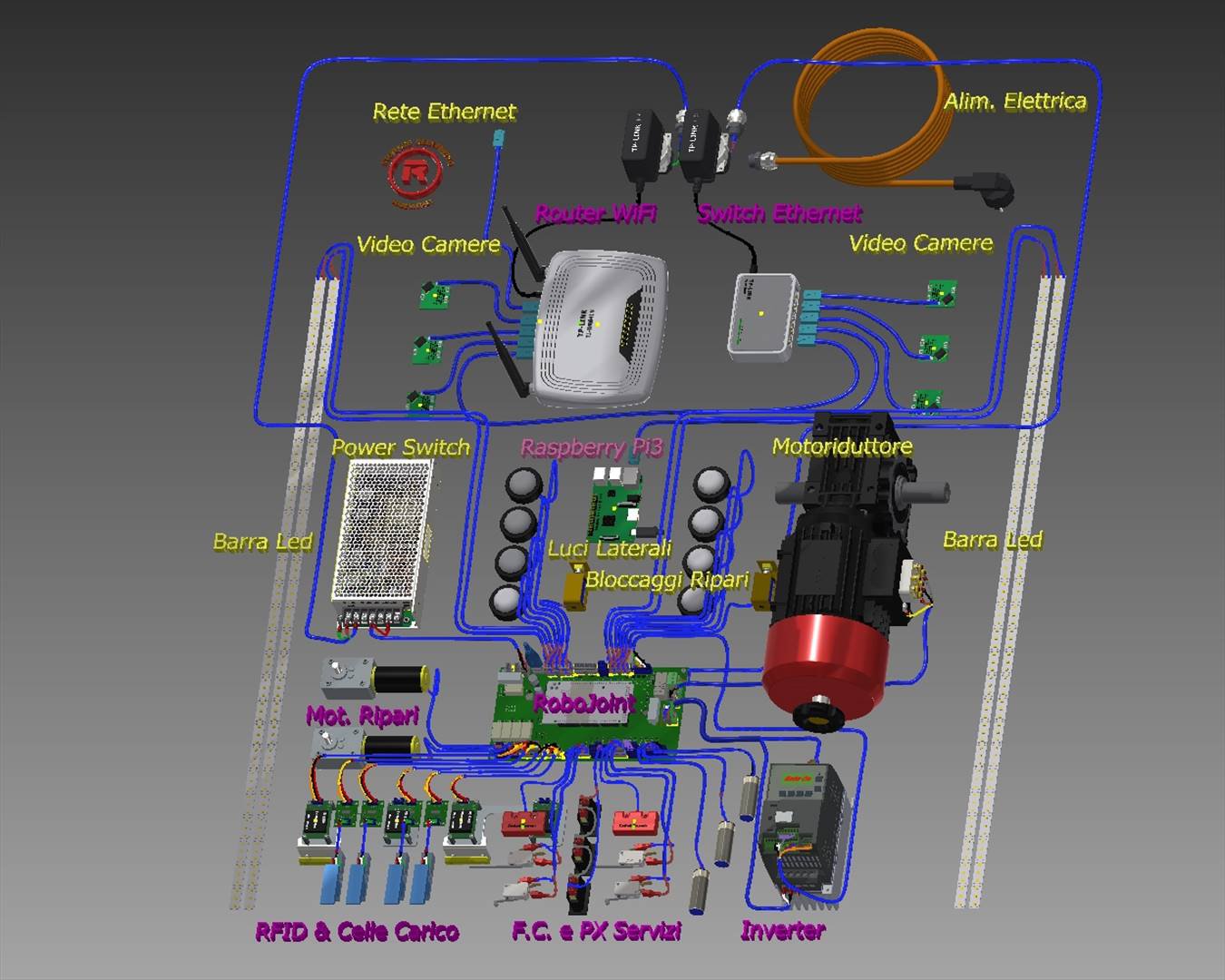

Una visuale di tutto l'impianto elettrico con le relative utenze.

Se devi installare o sostituire l'impianto elettrico consulta la guida al montaggio, invece se vuoi sapere come ti verrà spedito, visita la guida di imballaggio e spedizione.
